Протокол преобразования адресов ARP


Семёнов Ю.А. (ГНЦ ИТЭФ), book.itep.ru

Любое устройство, подключенное к локальной сети (Ethernet, FDDI и т.д.), имеет уникальный физический сетевой адрес, заданный аппаратным образом. 6-байтовый Ethernet-адрес выбирает изготовитель сетевого интерфейсного оборудования из выделенного для него по лицензии адресного пространства. Если у машины меняется сетевой адаптер, то меняется и ее Ethernet-адрес.

4-байтовый IP-адрес задает менеджер сети с учетом положения машины в сети Интернет. Если машина перемещается в другую часть сети Интернет, то ее IP-адрес должен быть изменен. Преобразование IP-адресов в сетевые выполняется с помощью arp-таблицы. Каждая машина сети имеет отдельную ARP-таблицу для каждого своего сетевого адаптера. Не трудно видеть, что существует проблема отображения физического адреса (6 байт для Ethernet) в пространство сетевых IP-адресов (4 байта) и наоборот.

Протокол ARP (address resolution protocol, RFC-826) решает именно эту проблему - преобразует ARP- в Ethernet-адреса.

Рассмотрим процедуру преобразования адресов при отправлении сообщения. Пусть прикладная программа одной ЭВМ отправляет сообщение другой. Прикладной программе IP-адрес места назначения обычно известен. Для определения Ethernet-адреса просматривается ARP-таблица. Если для требуемого IP-адреса в ней присутствует Ethernet-адрес, то формируется и посылается соответствующий пакет. Если же с помощью ARP-таблицы не удается преобразовать адрес, то выполняется следующее:

1. Всем машинам в сети посылается пакет с ARP-запросом (с широковещательным Ethernet-адресом места назначения).
2. Исходящий IP-пакет ставится в очередь.

Каждая машина, принявшая ARP-запрос, в своем ARP-модуле сравнивает собственный IP-адрес с IP-адресом в запросе. Если IP-адрес совпал, то прямо по Ethernet-адресу отправителя запроса посылается ответ, содержащий как IP-адрес ответившей машины, так и ее Ethernet-адрес. После получения ответа на свой ARP-запрос машина имеет требуемую информацию о соответствии IP и Ethernet-адресов, формирует соответствующий элемент ARP-таблицы и отправляет IP-пакет, ранее поставленный в очередь.
Если же в сети нет машины с искомым IP-адресом, то ARP-ответа не будет и не будет записи в ARP-таблицу. Протокол IP будет уничтожать IP-пакеты, предназначенные для отправки по этому адресу. Протоколы верхнего уровня не могут отличить случай повреждения в среде ethernet от случая отсутствия машины с искомым IP-адресом. Во многих реализациях в случае, если IP-адрес не принадлежит локальной сети, внешний порт сети (gateway) или маршрутизатор откликается, выдавая свой физический адрес (режим прокси-ARP). Функционально, ARP делится на две части. Одна - определяет физический адрес при посылке пакета, другая отвечает на запросы других машин. ARP-таблицы имеют динамический характер, каждая запись в ней "живет" определенное время после чего удаляется. Менеджер сети может осуществить запись в ARP-таблицу, которая там будет храниться "вечно". ARP-пакеты вкладываются непосредственно в ethernet-кадры. Формат arp-пакета показан на рис. 4.4.6.1.

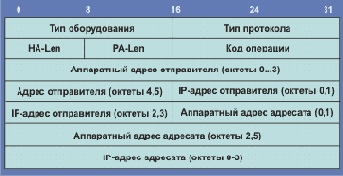

Рис. 4.4.6.1. Формат пакета ARP HA-Len - длина аппаратного адреса; PA-Len – длина протокольного адреса (длина в байтах, например, для IP-адреса PA-Len=4). Тип оборудования - это тип интерфейса, для которого отправитель ищет адрес; код содержит 1 для Ethernet. Ниже представлена таблица 4.4.6.1 кодов оборудования. Таблица 4.4.6.1. Коды оборудования
Код типа оборудованияОписание
1Ethernet (10 Мбит/с)
2Экспериментальный Ethernet (3 Мбит/с)
3Радиолюбительская связь через X.25
4Proteon ProNET маркерная кольцевая сеть (Token Ring)
5Chaos
6Сети IEEE 802
7ARCNET


Таблица 4.4.6.2. Коды протоколов (для IP это 0800H).
Код типа протоколаОписание
Десятичное значениеHex
5120200XEROX PUP
5130201PUP трансляция адреса
15360600XEROX NS IDP
20480800DOD Internet протокол (IP)
20490801X.75 Internet
20500802NBS Internet
20510803ECMA Internet
20520804Chaosnet
20530805X.25 уровень 3
20540806Протокол трансляции адреса (ARP)
20550807XNS совместимость
25600A00Xerox IEEE-802.3 PUP
40961000Bercley Trailer
210005208BBN Simnet
245776001DEC MOP Dump/Load
245786002DEC MOP удаленный терминал
245796003DEC DECnet фаза IV
245806004DEC LAT
245826005DEC
245836006DEC
327738005HP Probe
327848010Excelan
328218035Реверсивный протокол ARP (RARP)
328248038DEC LANbridge
329238098Appletalk
33100814CSNMP




Поле код операции определяет, является ли данный пакет ARP-запросом (код = 1), ARP-откликом (2), RARP-запросом (3), или RARP-откликом (4). Это поле необходимо, как поле тип кадра в Ethernet пакетах, они идентичны для ARP-запроса и отклика. ARP-таблицы строятся согласно документу RFC-1213 и для каждого IP-адреса содержит четыре кода:
ifindexФизический порт (интерфейс), соответствующий данному адресу;
Физический адресMAC-адрес, например Ethernet-адрес;
IP-адресIP-адрес, соответствующий физическому адресу;
тип адресного соответствияэто поле может принимать 4 значения: 1 - вариант не стандартный и не подходит ни к одному из описанных ниже типов; 2 - данная запись уже не соответствует действительности; 3 - постоянная привязка; 4 - динамическая привязка;


В SUN и некоторых других ЭВМ имеется программа arp, которая позволяет отобразить ARP-таблицу на экране. С флагом -a команда отображает всю таблицу, флаг –d позволяет стереть запись, а -s - служит для внесения записей в таблицу (последние два флага доступны для операторов с системными привилегиями). Команда ARP без флагов с адресом или именем ЭВМ выдаст соответствующую строку таблицы: arp 192.148.166.129
Name: semenov.itep.ru
Address: 192.148.166.129 (IP-адрес моей персональной ЭВМ)
Aliases: yas
А команда
arp nb
выдаст запись
nb (193.124.224.60) at 0:80:ad:2:24:b7 (запись для NetBlazer ИТЭФ) ARP запросы могут решать и другие задачи. Так при загрузке сетевого обеспечения ЭВМ такой запрос может выяснить, а не присвоен ли идентичный IP-адрес какому-то еще объекту в сети. При смене физического интерфейса такой запрос может инициировать смену записи в ARP-таблице.

В рамках протокола ARP возможны самообращенные запросы (gratuitous ARP). При таком запросе инициатор формирует пакет, где в качестве IP используется его собственный адрес. Это бывает нужно, когда осуществляется стартовая конфигурация сетевого интерфейса. В таком запросе IP-адреса отправителя и получателя совпадают.

Самообращенный запрос позволяет ЭВМ решить две проблемы.Во-первых, определить, нет ли в сети объекта, имеющего тот же IР-адрес. Если на такой запрос придет отклик, то ЭВМ выдаст на консоль сообщение Dublicate IP address sent from Ethernet address <...>. Во-вторых, в случае смены сетевой карты производится корректировка записи в АRP-таблицах ЭВМ, которые содержали старый МАС-адрес инициатора. Машина, получающая ARP-запрос c адресом, который содержится в ее таблице, должна обновить эту запись.

Вторая особенность такого запроса позволяет резервному файловому серверу заменить основной, послав самообращенный запрос со своим МАС-адресом, но с IP вышедшего из строя сервера. Этот запрос вынудит перенаправление кадров, адресованных основному серверу на резервный. Клиенты сервера при этом могут и не знать о выходе основного сервера из строя. При этом возможны и неудачи, если программные реализании в ЭВМ не в полной мере следуют регламентациям протокола ARP.
